不論是手工印刷或機械印刷，絲網印刷的刮板刀，起著使油墨通過網孔轉移到承印物上的作用。在絲網印刷中，刮墨版、回墨板、統稱刮板。在沒有指明的大多數情況下，將刮墨版簡稱為刮板，俗稱刮刀。

刮墨版是將絲網印版上的油墨刮擠到承印物上的工具。刮板由橡膠條和夾具手柄兩部分組成，有手用刮板和機用刮板之分。

回墨板是將刮墨板刮擠到絲網印版一端的油墨送回到刮墨起始位置的工具。回墨板多為鋁制品或其他金屬制品。手工印刷時,只使用刮墨板,回墨用刮墨板完成。

(一)深圳UVLED紫外線光固化廠家講解絲印刮板，刮墨板的功能

(1)填墨作用刮板刮印時,不僅能使油墨漏印至承印物上,同時能將油墨充分地填入網版過墨部分的網孔內。

(2)勻墨作用印刷時,刮墨板擠壓油墨透過網孔孔轉移到承印物上形成圖文,同時把墨從網版的一端刮到另一端。為了使再次刮印時有足夠的油墨,回程時由回墨板勻墨,手工印刷時用刮墨板,把油墨均勻地刮回印刷起點,讓油墨堵住圖文部分的網孔,起到防止網孔內油墨干燥而糊死網孔的作用。

(3)刮墨作用刮板運行時能將網版面上的油墨圖3-5刮板的刮墨和勻墨功能刮得盡可能地干凈。

(4)壓印作用刮板運行中,在刮墨的同時,給刮板一定的力,使網版與承印物呈線接觸,完成刮印。

(二)刮板的種類

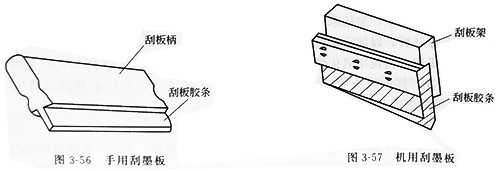

依照用途不同,絲印刮板可分為手用刮板和機用刮板兩種(圖3-56、圖3-57)。刮板都是由刮板膠條和刮柄組合而成。

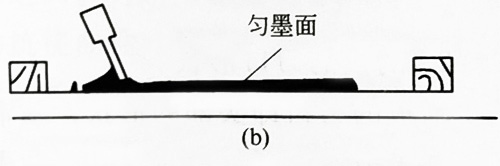

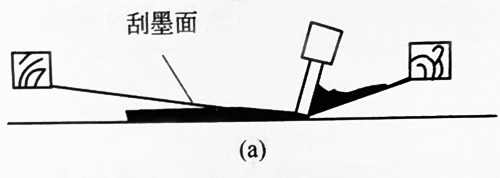

在手工絲印時,印刷和回墨行程都由一個刮墨板完成。在機器印刷時,印刷和回墨分別用兩種墨板完成,如圖3-58所示,圖(a)為刮墨印刷過程,圖(b)為回墨過程。其中回墨板為一塊厚約2mm的金屬板,刃部呈圓邊。印刷過程中,兩種墨板交錯起落。

(三)深圳UVLED紫外線光固化廠家講解絲印刮板的形狀及尺寸

手用刮板的刮柄一般用木料制成,它的形狀要適應手動的要求。機用刮板的刮柄一般由屬制成,它的形狀要符合絲印機的安裝要求。

1.刮板的安裝尺寸

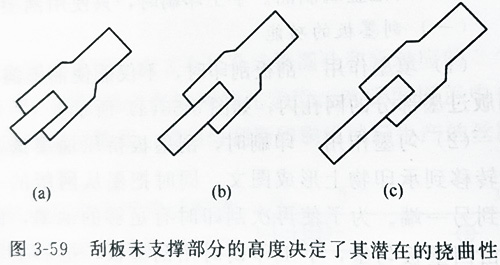

刮板膠條從刮柄中伸出量的多少要由膠條的硬度、油墨的黏度和其他印刷條件決定。刮板裝柄的好壞,直接影響使用效果。刮板露出板柄的高度可視絲印要求而定,如圖3-59所示。若需要刮板軟一點可多露出些(25~30mm);若需要刮板硬一點可少露出些(10~25mm)。刮板理想的長度是比網版上的整幅圖像長5cm。

2.深圳UVLED紫外線光固化廠家講解絲印刮板的刃口形狀

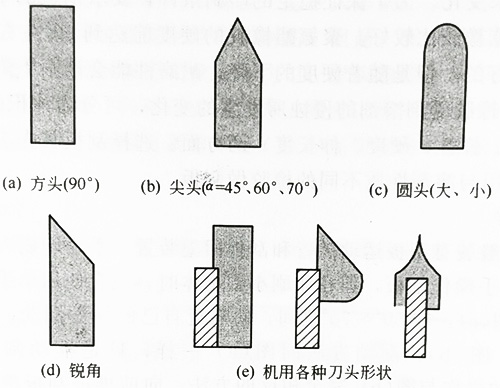

刮板的刃口即頭部的形狀,基本有三種:方頭、尖頭、圓頭,如圖。

刮板刃口的形狀,對絲網印刷質量有一定影響。不同的承印物,在印刷時應選用不同刃形狀的刮板。印刷平面承印物常用的是方頭刮板,方頭刮板的刃口為90°,其橫斷面的狀為矩形。方頭刮板使用廣泛,手、機兩用。

尖頭刮板的刃口有45°、60°、70°等幾種形狀,通常用于曲面印刷。在不考慮油墨黏性度的條件下,刮板刃口的角度愈小,則透過印版的油墨就愈少,其印跡亦愈清晰。但角度小,則磨修愈困難,刮板的使用壽命也愈短,所以在使用銳角刃口的刮板時,應選用硬度高且耐磨的刮板膠條。

圓頭刮板的刃口形狀為圓弧狀,有大圓頭及小圓頭之分。小圓頭刮板一般用于油墨黏度較低、印刷精度要求不高的印刷品的刮印;大圓頭刮板適用于紡織物的大面積滿地印花。

選擇刮板的刃口形狀,要從油墨黏度、印刷方式、刮板材料、承印物形狀、承印物材料、印刷精度要求等諸方面綜合考慮。

(四)刮板材料及性能

1.深圳UVLED紫外線光固化廠家講解絲印刮板材料

用于制作刮板的橡膠有:天然橡膠、氯丁橡膠、聚氨酯橡膠、硅橡膠及氟橡膠等。其中,天然橡膠及氯丁橡膠常用于低檔次的刮墨板制作。它們的顏色較深,耐磨性也不夠好但價格較低,印刷時產生靜電很少,多用于手工印刷或極性溶劑的油墨印刷;聚氨酯類橡膠常用于制作好的刮墨板。其顏色由深到淺有許多種,質量也不同,其中淺黃色的一種質量優,耐磨性及耐溶劑性非常好,但一般質量的聚氨酯類刮板,對極性溶劑十分敏感,印刷時也易產生靜電荷,應用范圍受到了限制。

根據刮板膠條的顏色,可大致判定它的成分。一般黑色的膠條為氯丁二烯橡膠;棕褐色的膠條為丁腈橡膠;目前使用愈來愈廣泛的是聚氨酯刮板,其顏色為半透明琥珀色,隨其硬度的增加顏色逐漸加深。

2.刮板的性能

①硬度刮板橡皮的硬度多數在邵氏A60°~80°范圍之間。為保持穩定的印刷條件,要求刮板的曲變力不能改變。根據刮板的硬度來測定刮板的抗撓曲性。

硬度越高,刮板的抗撓曲性越強。刮板在使用過程中,隨著時間的增加,高強度、長時間的操作,高溫和溶劑的侵蝕會造成刮板硬度的變化。

刮板的硬度與刮板的變形成反比關系。硬度小,有利于刮板與網版的接觸,但不利于抗彎曲。硬度過大,印刷時對網版的摩擦力也大,從而影響印刷精度。

通常的用法是:印軟質(如紙及軟塑料等)材料用硬橡膠;印硬質(如玻璃、硬塑料及金屬等)材料用軟橡膠。

刮板的曲變不僅隨硬度變化,也隨厚度和長度變化。同一硬度的刮板,厚而短的就很難彎曲。

②耐磨損性，在印刷過程中，由于板前端不斷摩擦,隨著摩擦造成的刮板形狀的變化、也會給過墨量帶來變化。為了保證穩定的印刷條件,要求刮板的耐磨性能要好。目前使用的氟化橡膠及聚氨酯橡膠比較好。聚氨酯橡膠的硬度能達到90°左右,其強度及耐磨性能與其他橡膠相比是好的。但是隨著硬度的下降,耐磨性能會漸漸下降。

③耐溶劑性能橡膠受到溶劑的侵蝕所發生的變化,可分為體積的變化(膨脹、收縮)和物理的變化(強度、彈性、硬度、伸長度)兩方面。選擇刮板首先應考慮橡膠的體積變化即膨潤性。應盡量使用與溶劑性質不同的橡膠做刮板。

(五)深圳UVLED紫外線光固化廠家講解絲印刮板的操作

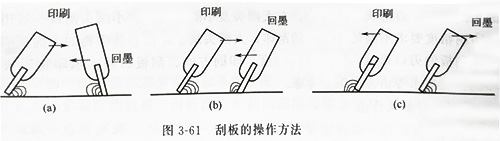

在絲印機上,一般裝有刮板運動裝置和刮板回墨裝置。手動印刷時,用一個刮板進行這兩個動作。一般用雙手操作刮板,但在印刷小型物體時,也有使用單手操作刮板的。操作方法如圖3-61所示。圖(a):在50°~70°之間,向靠近自己的一方刮動,回墨時在110°~120之間,往前方刮動。圖(b):刮動方法同圖(a)一樣,只是推動刮板端頭進行回墨刮圖(c):是一種刮板的操作與圖(b)完全相反的方法,向前推進刮板進行印刷,回墨時向反向刮動。

上述三種印刷方式對于油墨的黏度、承印物表面的形狀等都有各自的特點

1.深圳UVLED紫外線光固化廠家講解絲印刮板壓力與網版的關系

刮板在印刷時要保持一定的壓力實現印刷。手工印刷時靠手臂調節壓印力,機械印刷靠調節螺栓來調節壓印力的大小絲網印版只有在刮板的一定壓力下才能與承印物表面接觸,而且呈線接觸。壓印力小時,印版就接觸不到承印物表面而無法實施印刷;壓印力過大則會使刮板彎曲變形(與絲網印版和承印物呈面接觸),影響印刷質量。壓印力過大還會加快刮板和絲網印版的磨損,減少刮板和絲網印版的使用壽命,而且還會導致絲網印版松弛使承印物畫面變形。因此,正確掌握壓印力,對正確實施印刷、保證印刷質量是非常重要的。壓印力大小,與油墨的轉移量般情況下壓印力越大,油墨的轉移量就越大;反之壓印力越小,油墨轉移量就越小。

2.深圳UVLED紫外線光固化廠家講解絲印刮板與印版的夾角（刮印角）

所謂刮板刮印角是指印刷面和刮板在刮印運動時所夾的角度。簡單地說刮印角越大,漏墨量越少;刮印角越小,漏墨量就越大。刮印角的確定是絲網印刷中復雜的實際問題。它與刮板壓力及刮板硬度都有密切關系,而且由于承印物表面形狀也是多種多樣的,所以,在實際印刷時,要根據承印物的形狀、特性來選擇確定刮印角。一般來說,平面印刷時刮印角取0°~70°為宜,曲面印刷時刮印角在30°~65°之間為宜。

3.刮印速度與印刷質量的關系

刮板的刮印速度與絲網印刷效果有著密不可分的關系。刮板在刮印時使油墨均勻位移并保證整個圖文部分均勻地通過油墨。所以,刮印速度對油墨的轉移量以及對油墨轉移的均勻程度都有一定的影響,對圖文的印刷質量也會產生很大影響。

由于承印物不同,所以刮印速度也是有區別的。但是,無論承印物的質地如何,刮板刮印時都要保持勻速移動,如果刮板移動速度不均勻,忽快忽慢,承印物上就會產生墨杠。如果在刮印時,雖然作勻速移動,但移動速度過慢,圖文邊緣則會出現油墨滲透,致使圖文擴大;反之速度過快,會出現圖文部分墨量不足,所以在印刷時,特別是手工印刷中要控制好印刷速度。

4.深圳UVLED紫外線光固化廠家講解絲印刮板的刮印斜度

刮印斜度是指刮板縱長方向與其運動方向90°角范圍內任意變換的角度。在印刷過程中,盡量避免刮板運動方向與圖像點、面的平行。
